Unità ventilante 50 kW SMART

• Steel supporting pallet and covering structure • Automatic Wood Pellet Boiler with automatic cleaning and deashing
• Efficiency >90% • Output Modulation 30–100% • 400 l fuel bin • Electronically controlled Hot-Air fan unit with 0–270° movement • Complete chimney supply • Complete hydraulics supply • Special operation visualisation • Mobile phone control • Internet control

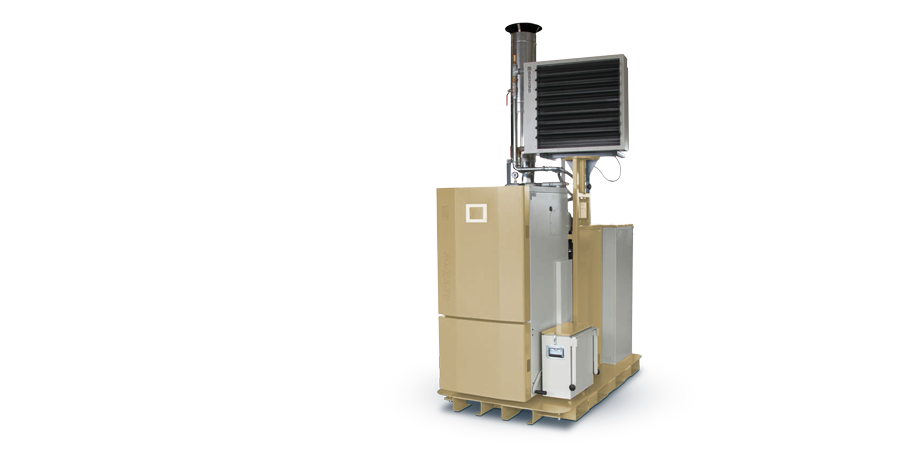

Smart Airflow Unit Delivery Description:

• Compact steel supporting pallet for easy handling & positioning
• Smart 30/50/80 kW Wood Pellet Boiler
• 250 kg fuel store including fuel auger
• 2 000 mm 3-layers chimney set
• Hot-Air fan unit with 0–270 degree movement range
• Circulation pump
• Drain valve
• Pressure control
• Expansion tank
• Pressure release valve
• Automatic control vent
• Heat meter – Optional

Special Operation Visualisation:

Caratteristiche Smart 30/50/80 kW caldaia a pellet:

• Struttura in acciaio con rivestimento coaxite resistente per una lunga durata
• Opzioni di rifornimento multiple: trivella, vuoto o alimentati manualmente
• Unità di controllo avanzato per il funzionamento automatico
• Alta efficienza – oltre il 90%
• Modulazione di uscita 30-100% a seconda del fabbisogno di calore
• Costruzione del bruciatore in ghisa con superficie del bruciatore sostituibile
• Accensione elettrica automatica
• Scambiatore di calore turbolatore verticale autopulente
• Termostato di sicurezza a spegnimento automatico
• Bin Rimozione automatica delle ceneri atraverso il contenitore carellato della cenere
• Monitoraggio remoto via Internet o GSM
• Ventilatore fumi integrato – opzionale

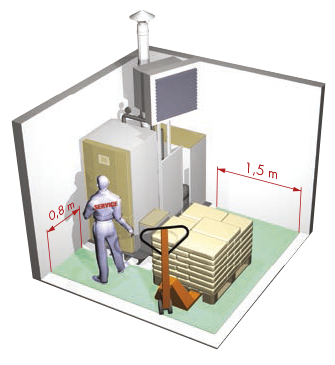

Requisiti di spazio di installazione:

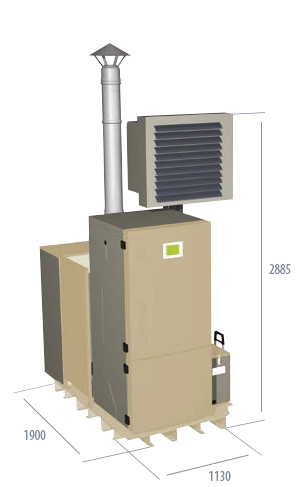

Dimensione Unità Ventilante		Pesi Unità Ventilante
1 900 x 1 130 x 2 885 mm		815 kg / 920 kg

Dati termici e tecnici	Unità	Unità Ventilante 30 kW	Unità Ventilante 50 kW
Potenza resa nominale	kW	29	49,5
Intervallo di potenza resa	kW	8,6 – 29	14,6 – 49,5
Consumo di combustibile	Kg/h	1,9 – 6,6	3,44 – 11,63
Rendimento (Potenza nominale)	%	90,9	90,4
Uscita temperatura gas di comustione	°C	94 – 148	110 – 153
Classe della caldaia		5	5
Tempo di combustione e potenza min/nominale (basato su stoccaggio di combustibile di 250 Kg)	ora	147 – 42	80 – 24
Parametri tecnici di produzione
Peso	kg	815	920
Contenuto d‘acqua	litres	140	190
Diametro del condotto fumi	mm	150	160
Dimensioni (larghezza x profondità) escluso cassetto ceneri	mm	1130 x 1900	1130 x 1900
Massima pressione idraulica	bar	up to 3	up to 3
Tiraggio richiesto	mbar	0,1 – 0,2	0,1 – 0,3
Temperatura d’esercizio raccomandata dell’acqua di riscaldamento	°C	60 – 80	60 – 80
Minima temperatura dell’acqua in ingresso caldaia	°C	55	55
Livello di potenza acustica	dB	57	57
Potenza resa 70/50 °C, 10 °C	kW	32,48	53,91
Lancio dell’aria in ambiente aperto	m	22,5	17,5
Livello medio di pressione sonora	dB	64,5	67,2
Parametri elettrici prodotti
Tensione		230 VAC ±10%, 50 Hz ± 2 Hz	230 VAC ±10%, 50 Hz ± 2 Hz
Massimo assorbimento elettrico – accensione	V	1200	1200
Protezione elettrica della centralina		IP54	IP54
Protezione elettrica del cablaggio della caldaia		IP20	IP20
Parametri combustibile
Diametro Pellet legno	mm	6,0 – 8,5	6,0 – 8,5
Potere calorifico	MJ/kg	approximately 16 – 18	approximately 16 – 18
Contenuto di umidità		Hasta 10%	Hasta 10%
Contenuto di ceneri		Up to 1% (0,8 – 1,0%)	Up to 1% (0,8 – 1,0%)
